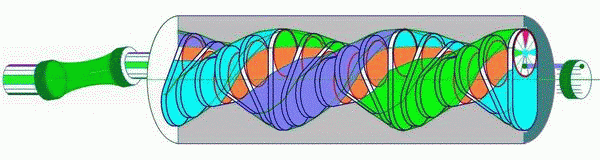

單螺桿泵工作原理
南京科友泵業有限公司
1、國產三螺桿泵（HSN、SN、QSN、ZSN、YSN、NSN、HSJ、HSG、HSND、SM、SPF、3G、3GR）
2、國產雙螺桿泵（2G、2GW、2GF、2GL、2GB、2GbS、2GbSBRT、2GaSB、2GaRT、2Gap(2Gbp)、2GaB、2Ga(2Gb)）
可以提供流程工業中各種應用領域里不同系列的單螺桿泵，用于輸送或者計量具有高固體顆粒或纖維含量、高磨蝕性、高粘度的介質。
單螺桿泵可提供軸承座和直聯式兩種驅動安裝方式。驅動方式可以用齒輪減速電機、機械無級調速電機以及電機直接驅動，也可提供更多種類的傳動方式。所有系列的產品都按模塊化系統設計，如此可大大減少用戶備件庫存。
德國ALLWEILER單螺桿泵技術參數表
|
單螺桿泵 |
系列 |
級數 |
在ΔP=Obar時的最大輸送量m3/h l/min |
最大排出壓力bar |
介質最大的粘度mPa.s |
|
|
|
基本系列 |
AE.-ID |
1，2，4，8 |
450 7500 |
48 |
300 |
|
|
驅動直聯結構 |
AEB.E-IE |
1，2 |
174 2900 |
6 |
300 |
|
|
驅動直聯結構 |
AEB.E-IE |
1，2 |
111 1850 |
12 |
270 |
|
|
2/3結構 |
AE1L-ID |
1 |
162 2700 |
4 |
200 |
|
|
2/3結構（驅動直聯結構） |
AEB1L-IE |
1 |
162 2700 |
4 |
200 |
|
|
污水處理專用泵 |
TECFLOW |
1 |
186 3100 |
4 |
200 |
|
|
粘稠物料輸送泵 |
SEZP |
1，2 |
21 250 |
10 |
1.000.000 |
|
|
粘稠物料輸送泵 |
SNZP |
1，2 |
45 750 |
12 |
1.000.000 |
|
|
粘稠物料輸送泵,驅動直聯結構 |
SNZBP |
1，2 |
45 750 |
12 |
1.000.000 |
|
|
高粘稠物料輸送泵 |
AE.N…-RG |
1，2，4 |
30 500 |
20 |
1.000.000 |
|
|
立式泵 |
SETP |
1，2 |
140 2350 |
10 |
300 |
|
|
立式直聯泵 |
SETBP |
1，2 |
40 670 |
10 |
150 |
|
|
立式直聯泵 |
SEFBP |
1 |
40 670 |
6 |
150 |
|
|
輔助循環泵 |
SMP |
1 |
40 670 |
6 |
150 |
|
|
輔助循環泵 |
SMP2 |
1 |
5.5 92 |
6 |
11.5 |
|
|
插桶泵 |
AFP |
1 |
2.8 47 |
6 |
50 |
|
|
計量加藥泵 |
ANP |
2 |
2.5 42 |
12 |
20 |
|
|
計量加藥泵(驅動直聯結構) |
ANBP |
2 |
2.5 42 |
12 |
20 |
|
|
計量加藥泵 |
ADP |
3 |
0.6 10 |
12 |
20 |
|
|
計量加藥泵(驅動直聯結構) |
ADBP |
3 |
0.6 10 |
12 |
20 |
|
|
食品衛生泵 |
ASP |
2 |
2.5 42 |
12 |
20 |
|
|
食品衛生泵(驅動直聯結構) |
ASBP |
2 |
2.5 42 |
12 |
20 |
|
|
食品衛生泵 |
SSP |
1，2 |
48 800 |
12 |
150 |
|
|
食品衛生泵（驅動直聯結構） |
SSBP |
1，2 |
48 800 |
12 |
150 |
|
|
3-A食品衛生泵 |
ACNP |
1，2 |
29 480 |
12 |
150 |
|
|
3-A食品衛生泵（驅動直聯結構） |
ACNBP |
1，2 |
29 480 |
12 |
150 |
|
